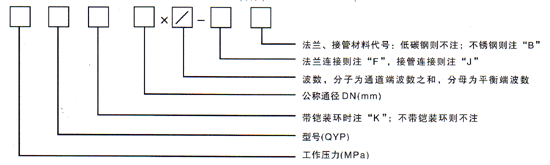

曲管壓力平衡式補償器(QYP)型號示例
示例：0.25QYP700×8/4JB
表示：公稱通徑為φ700mm，工作壓力0.25Mpa，波數為8/4，不銹鋼接管連接的曲管平衡式補償器
二、使用說明：
1、曲管平衡式補償器安裝在管道的拐彎出或設備相連的空間管道上。
1、曲管平衡式補償器安裝在管道的拐彎出或設備相連的空間管道上。
它能補償軸向位移、橫向位移，而不會對管道系統或其他設備產生內壓推力。
常用于泵、壓縮機、氣輪機及其他對載荷敏感的管道系統，且能吸振降噪，_設備安全運行。
三、補償量及支點受力計算：
[例]某管道系統通徑DN為700，工作壓力為0.6Mpa，工作溫度120℃，安裝溫度為20℃，_環境溫度-10℃，管道材料為碳鋼，圖中，T點和G點為支點或設備出口、進口。
T、G兩點位置的初始位移分別為△XT=1.7mm，△YT=3.0mm,△ZT=0，△XG=6mm，△YG=4.5mm，△ZG=3mm，L1=0.9mm，L2=5.5m。
解：選700通徑工作壓力0.6 Mpa（6kg/平方米）的曲管壓力平衡型波紋管。
我們先選0.6QYP700×8/4，接管等零件為碳鋼。
